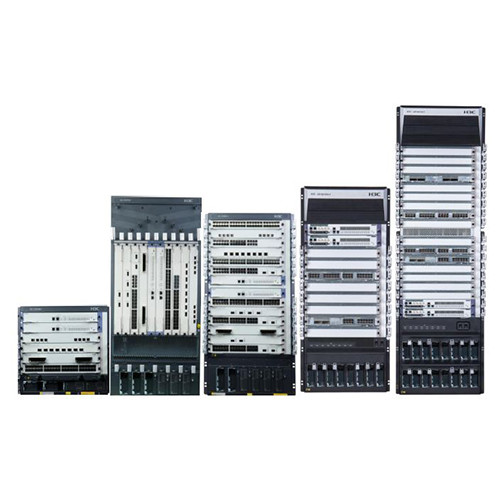

H3C CR16000-F 核心路由器

产品型号:

H3C CR16000-F

产品描述:

CR16000-F是H3C自主研发的高端路由器,采用先进的正交CLOS架构,支持高密度10GE、40GE、100GE接口,单槽位性能灵活扩展,可满足不同网络位置需求;支持先进的网络操作系统Comware V7,该操作系统在

产品特点:

CR16000-F是H3C自主研发的高端路由器,采用先进的正交CLOS架构,支持高密度10GE、40GE、100GE接口,单槽位性能灵活扩展,可满足不同网络位置需求;支持先进的网络操作系统Comware V7,该操作系统在多核CPU的支持、分布式计算、模块化设计、高可用性架构、虚拟化、开放性等方面与CR16000-F完美融合;采用成熟的虚拟化技术,可在提高网络可靠性的同时降低设备维护工作量;支持强大的BRAS功能,支持运营级CGN,满足运营商多业务边缘MSE设备以及高校园区网核心设备的发展需求;

立即咨询咨询热线:18718880727

广域网虚拟化

H3C在广域网骨干路由器设备上支持虚拟化功能,实现多路由器系统的统一管理和控制。将多台物理设备逻辑成一台设备,使多台物理设备协同工作,扩展系统容量,简化网络拓扑和网络策略,提升网络运营效率,大幅降低运维成本,提升网络的收敛速度。
1. 多台路由器设备逻辑为一台设备,极大的扩展了路由器的容量
2. 实现多路由器系统的统一管理和控制,简化网络拓扑,提高运营效率,大幅地降低维护成本;
3. 通过跨设备链路聚合技术,提高整个网络架构的可靠性,提升网络的收敛速度;
4. 通过路由热备份技术,在整个逻辑架构内实现控制平面和数据平面等信息的实时备份,可消除单点故障,避免了业务的中断。

强大的BRAS功能

传统的SR路由器承接Mobile、Business、IPTV等电信业务,BRAS作为宽带网络应用的接入网关,完成用户的认证和管理。CR16000-F集SR和BRAS功能于一身,提高用户网络设备利用效率、节省用户投资:
1. 支持iTA(Intelligent Target Account,智能靶向计费),按目的地址区分不同的业务类型,实现用户不同类型业务的计费、带宽控制和QoS等,为用户提供差异化的业务运营方案;
2. 支持有线无线统一认证,简化用户管理成本,通过大容量BRAS满足海量用户终端接入需求,同时满足无线终端的移动性需求和无感知认证需求;
3. 支持BRAS IRF热备功能,避免设备单点故障的同时简化运维管理工作。

移动承载网IP RAN

传统的移动运营商的基站回传网络是基于TDM/SDH建成的,但是随着3GLTE等业务的部署与发展,数据业务已成为承载主体,其对带宽的需求在迅猛增长。SDH传统的TDM独享管道的网络扩容模式难以支撑,分组化的承载网建设是一种不可逆转的趋势,IP RAN已经成为移动承载网领域主流解决方案。CR16000-F为IP RAN提供强大的功能:
1. 支持多种链路检测及保护技术,包括:IP FRR、LDP FRR、Bypass PW、BFD For PW、Y.1731等;
2. 支持1588V2时钟同步协议,实现更精确的频率同步和时间同步
3. 支持以太网时钟同步,时钟恢复质量可以达到0.01ppm。

新一代网络操作系统

CR16000-F控制平面采用多核及SMP对称多处理技术,运行先进的操作系统Comware V7,各软件模块有独立的运行空间,可以动态加载、单独升级。
Comware V7支持分布式计算,全局服务,如:MPLS、BGP等,可以运行于指定的主控CPU系统,将各全局服务的主程序分布到不同的主控系统,可以有效的分担各CPU的压力,提高系统的整体性能。一个全局服务可以通过进一步拆分子功能,将子功能分布到不同主控CPU系统运行,实现一个全局服务的分布式计算。

开放业务构架(OAA)满足定制化需求

CR16000-F秉承H3C公司的开发架构设计理念——开放应用架构(OAA),提供了开放应用平台(OAP)板卡,以满足后续业务个性化定制和升级的要求,如:防火墙板卡、运营级CGN板卡、入侵检测板卡、LB板卡等嵌入式的安全插卡,实现了高端路由器和业务应用系统的无缝整合。

CR16000-F规格列表

属性

CR16006-F

CR16010-F/CR16010H-F

CR16014- F

CR16018- F

主控板数量

2

2

2

2

业务板数量

16

32

48

64

线卡板数量

4

8

12

16

交换网板数量

4个独立交换网板

(支持N+M冗余)

4/5个独立交换网板

(支持N+M冗余)

4个独立交换网板

(支持N+M冗余)

5个独立交换网板

(支持N+M冗余)

结构

一体化机箱,可安装于19英寸机架内

交换容量(BPS)

79.38T

119.07T

178.60T

238.13T

包转发率(PPS)

12000M

24000M

36000M

48000M

外形尺寸(W×D×H)

(单位:mm)

440×660×353

(8RU)

440×660×886(20RU)

440×640×931(21RU)

440×660×797

(18RU)

440 × 640× 1687

(38RU)

电源系统

支持4个AC或DC电源(N+M冗余),支持内置交流电源

支持6/8个AC或DC电源(N+M冗余),

支持内置交流电源

支持6个AC或DC电源(N+M冗余),支持内置交流电源

支持16个AC或DC电源(N+M冗余),支持内置交流电源

重量

净重:<85kg

净重:<154kg

净重:<165kg

净重:<174kg

净重:<350kg

接口类型

支持FE、GE、10Ge(LAN/WAN)、40Ge、100Ge、155M POS、622M POS、2.5G POS、10G POS、CPOS接口、155M ATM、622M ATM、E1/T1等接口

支持155M POS/622M POS/Ge端口切换

支持ATM/POS端口切换

支持155M ATM/622M ATM端口切换

单播路由

支持IPv4和IPv6双协议栈

支持静态路由、RIP、RIPng、OSPF、OSPFv3、IS-IS、 IS-ISv6、BGP、BGP4+

支持VRRP、VRRPv3

支持IPv6邻居发现,PMTU发现,TCP6,ping IPv6,traceroute IPv6,socket IPv6,静态IPv6 DNS,指定IPv6 DNS服务器,TFTP IPv6 client

支持IPv4向IPv6的过渡技术

支持ICMPv6 MIB、UDP6 MIB、TCP6 MIB、IPv6 MIB等

支持等价路由ECMP,非等价路由UCMP

支持策略路由

支持路由策略

支持GRE等隧道功能

支持静态路由FRR、OSPF FRR、ISIS FRR、BGP FRR

组播

支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Anycast-RP等路由协议

支持IGMP V1/V2/V3、IGMP Snooping V1/2/3

支持PIM6-DM、PIM6-SM、PIM6-SSM

支持MLD(Multicast Listener Discovery) V1/V2、MLD Snooping V1

支持组播策略和组播QoS

MPLS VPN

支持LDP、RSVP-TE等MPLS标签分发协议

支持P/PE功能,符合RFC2547bis协议

支持三种跨域MPLS VPN方式(Option1/Option2/Option3)

支持分层PE(HoPE)

支持多角色主机

支持二层、三层VPN,跨域L2、L3 VPN实现

支持MPLS TE FRR和LDP FRR,切换时间小于50ms

支持6PE、6vPE

支持分布式组播VPN

支持ACL识别流量功能,将流量导入到不同的VPN

支持MPLS VPN网络故障定位功能,支持MPLS PING/TRACEROUTE

支持L2 VPN接入L3 VPN

支持QinQ方式VPLS接入

BRAS业务

支持PPPoE、PPPoEoVLAN、PPPoEoQ接入认证

支持二层Portal、三层Portal、QinQ Portal接入认证

支持IPoE、IPoEoVLAN、IPoEoQ 接入认证

支持子网专线、接口专线、L2VPN专线等专线接入认证

支持L2TP技术

支持二层无感知接入、三层无感知接入

支持标准RADIUS/ TACACS+协议配合完成远程用户认证、授权、计费等管理功能

支持iTA(智能靶向计费),按目的地址区分不同的业务类型,实现用户不同类型业务计费、带宽控制和QoS等

支持有线无线统一认证解决方案,通过大容量BRAS满足海量用户终端接入需求,满足无线终端的移动性需求

支持BRAS IRF功能在满足冗余热备的基础上可以简化运维工作

支持VSRP方式热备

增值业务

支持广域网优化功能

支持IPSec功能,链路类型如下:高速链路接口(FE、GE、10Ge、40Ge、100Ge、2.5G POS、10G POS),低速链路接口(155M POS、622M POS、CPOS接口、155M ATM、622M ATM、E1/T1)

支持SSL VPN功能

支持高精度NAT能力:CGN (Carrier Grade NAT)特性

支持1588 V2特性

ACL

支持IPv4和IPv6标准访问控制列表(ACL)和扩展访问控制列表(EACL)

支持基于第二层、第三层和第四层的ACL

支持Ingress/Egress ACL

支持硬件访问控制列表

QoS

支持层次化QoS(H-QoS),支持PQ/WFQ/CBWFQ等队列调度机制

支持流量整形Shapping

支持尾丢弃TD /WRED等拥塞避免技术

支持优先级标记Mark/Remark,支持802.1p、TOS、DSCP、EXP优先级映射

支持拥塞避免,流量监管和整形功能(Car、traffic Shaping等)

支持数据包标记功能(基于IP地址、端口号、802.1P、DSCP值等)

支持数据包多级队列机制(包括CQ、PQ、LLQ、WFQ等)

支持组播的QoS功能

支持200ms缓存

以太网功能

支持802.1Q

支持ARP协议

支持 802.1Q VLAN Trunk功能

支持QinQ终结

支持802.3d(STP)/802.3w(RSTP)/802.3s(MSTP)

支持IEEE 802.3ad(端口聚合)、静态端口聚合和跨板端口聚合

支持不同速率端口聚合功能

支持端口镜像和流镜像功能

虚拟化特性

支持虚拟化技术,多台物理设备虚拟成一台逻辑设备,统一管理界面,统一转发表项,跨设备链路捆绑

SDN技术

支持VXLAN、EVPN

支持PECP协议

支持BGP-LS等网络信息收集协议

支持Netconf、YANG协议

支持Segment routing

支持CBTS

支持OpenFlow v1.3协议

支持BGP FlowSpec功能

网流分析

支持Netstream, 符合V5/V8/V9输出格式,支持采样功能和流统计功能

支持多日志主机功能

支持硬件的网络流量应用分析技术

支持IPv4/IPv6/MPLS的流量采集分析

支持端口进出方向的流量采集分析

支持异常流量检测及监控功能(host-monitor)

可靠性

关键部件主控板、交换网板、电源、风扇均支持冗余备份

背板采用无源设计,避免单点故障

各组件均支持热插拔功能

支持内置直流、交流电源,支持一体化供电,

支持不间断转发NSF、不间断路由NSR和GR

支持IP TRUNK、MP、ETH端口聚合

支持PW redundancy、Ethernet OAM、Y.1731等保护机制

支持BFD,实现各协议的快速故障检测机制,故障切换时间小于50ms

支持FRR,业务切换时间小于50ms网络可用度为99.999%

支持RFC2544,支持自动发包检测吞吐量、时延抖动和丢包检测链路等

平均无故障时间(MTBF)大于20年

安全性

支持防火墙

支持用户分级管理和口令保护, 支持AAA安全认证协议(如Radius等)

支持控制平面防攻击

支持安全认证功能

支持SSHv2,为用户登录提供安全加密通道

支持标准和扩展ACL,可以对报文进行过滤,防止网络攻击

支持防止ARP、未知组播报文、广播报文、未知单播报文、本机网段路由扫描报文、TCP SYN报文、TTL=1报文、PADI、DHCP、TCP Sync、Portal、协议报文等攻击功能

支持PADI、DHCP、PORTAL防攻击

支持单播逆向路由检查URPF技术,防止基于源地址欺骗的网络攻击行为

支持RIPv2、OSPF、ISIS、BGP、OSPFv3、ISISv6及BGP4+的明文及MD5密文认证,支持Keychain功能,可以基于时间段生效不同密钥

支持安全网管SNMPv3

系统管理

支持带内网管和带外网管

支持Console/AUX Modem/Telnet/SSH2.0 命令行配置

支持FTP、TFTP、Xmodem、SFTP文件上下载管理

支持SNMP V1/V2/V3

支持RMON V1/V2,支持1、2、3、9组

支持NTP时钟

支持NQA(Network Quality Analyzer)

支持故障后报警和自恢复

支持对DHCP 服务

支持数据日志

支持ICMP

支持Syslog

支持Traceroute

支持多线程TELNET访问设备



CR16000-F是H3C自主研发的高端路由器,采用先进的正交CLOS架构,支持高密度10GE、40GE、100GE接口,单槽位性能灵活扩展,可满足不同网络位置需求;支持先进的网络操作系统Comware V7,该操作系统在多核CPU的支持、分布式计算、模块化设计、高可用性架构、虚拟化、开放性等方面与CR16000-F完美融合;采用成熟的虚拟化技术,可在提高网络可靠性的同时降低设备维护工作量;支持强大的BRAS功能,支持运营级CGN,满足运营商多业务边缘MSE设备以及高校园区网核心设备的发展需求;
